Photonfocus
DR0-D1920-S01-G2
- Double-Rate Technologie
- Einstellbares Auslesefenster (ROI)
- Bis zu 8 Auslesefenster (MROI)
- Binning in x- und y-Richtung
- Unterabtastung in y-Richtung (Decimation)
- 2 Look-up-Tabellen (12-zu-8Bit) über frei wählbare Bildregionen (Region-LUT)
- Konstante Bildrate per Software einstellbar
- Frei positionierbares Fadenkreuz
- Temperaturkontrolle von Kamera
- Kamerazustandsinformationen auslesbar via SDK
- Äusserst geringe Triggerverzögerung und geringer Jitter
- Erweiterte Trigger- und Strobefunktionalitäten
- Statuszeile in Bild

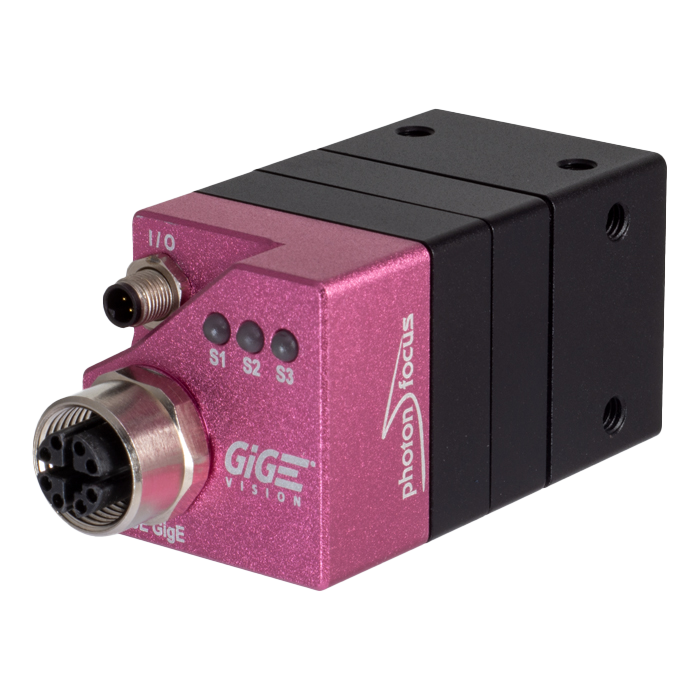

Die Double-Rate Kamera DR0-D1920-S01-G2 basiert auf dem SONY IMX174 CMOS Bildsensor
Schnittstelle
Modell
Sensor
Noch nicht fündig geworden?
Wenn keine Standardkamera optimal passt, analysieren unsere Kameraexperten gerne Ihre Anwendung und empfehlen eine passende Kamera-, Optik- und Systemkonfiguration auf Basis der modularen Kameraplattform.
zum Best Application Fit
Daten / Spezifikationen
Schnittstelle
GigE
Anwendung
2D, Low Light
Max. Framerate
94 fps
Pixel Clock
72 MHz
Grautiefe
8 Bit
Shutter
Global Shutter
Kennlinie
Linear
Trigger-Modi
Free Running, External Trigger, Software Trigger
Belichtungszeit
18.53µs – 559ms
Fixed Pattern Noise
< 1DN RMS @ 8Bit
Analog Gain
yes
Digital Gain
0.1 to 15.99 (FineGain)
Betriebstemperatur
0°C ... + 50°C / 20% ... 80%
Lagertemperatur
-25°C ... 60°C / 20% ... 95%
Spannungsversorgung
PoE (compliant according to IEEE 802.3af standard Class: 2)
Leistungsaufnahme
< 4.2W
Objektivanschluss
C-Mount
I/O Eingänge
2x Opto-isolated
I/O Ausgänge
1x Opto-isolated
I/O Steckverbinder
Binder 4-pole (mating plug M5 x 0.5, Series 707)
Interface Steckverbinder
X-coded M12
Abmessungen
30 x 30 x 53,8mm³
Gewicht
75g
Konformität
CE, RoHS, WEEE
IP-Schutzklasse
IP40
Sensor Modell
IMX174
Technologie
CMOS
Auflösung
1920 x 1200
Pixelgröße
5.86µm x 5.86µm
Optische Diagonale
13.27mm
Aktive Fläche
11.25mm x 7.03mm
Dunkelstrom
5e- (1/30 s storage)
Ausleserauschen
4e-
Vollkapazität
32.5ke- / 180:1
Dynamikbereich
78dB
Spektralbereich
VIS
Empfindlichkeit
Monochrome: 500 x 10³ DN / (J/m²) @ 540nm / 8bit
Quanteneffizienz
Monochrome: < 75% Color: < 70%
Optischer Füllfaktor
n/a
Sensor Shutter
Global Shutter
Downloads
Datenblatt
| DR0-D1920-S01-G2 Technische Spezifikationen (PDF) |
Manuals
| MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf | ||
| MV0/OEM0/MV2/OEM2-PREGIUS-G2-G1 v2.0 EN MAN079_e_V2_0_MV0_OEM0_MV2_OEM2_PREGIUS_G2_G1.pdf |
Software
| PFSDK Linux64 2025.1.0 · Linux64 | ||
| PFSDK Win64 2025.1.0 · Win64 |
Frame Rate Rechner
Kamera-Eigenschaften
Pixel Clock:
72 MHz
Camera Taps:
2
Belichtungszeit:
0.02-558 ms
Breite:
32-1920 pixel
Höhe:
4-1200 pixel
Max. Frame Rate:
94 fps
Ergebnis
Frame Time
–
ms
Frame Rate
–
fps
Begrenzt durch maximale Framerate der Kamera
Je nach Konfiguration kann die tatsächliche Bildrate von diesem berechneten Wert abweichen
