Photonfocus
DR2-D1920-S01-G1
- Double-Rate Technologie
- Einstellbares Auslesefenster (ROI)
- Bis zu 4 Auslesefenster (MROI)
- Unterabtastung in y-Richtung (Decimation)
- 2 Look-up-Tabellen (12-zu-8Bit) über frei wählbare Bildregionen (Region-LUT)
- Konstante Bildrate per Software einstellbar
- Frei positionierbares Fadenkreuz
- Temperaturkontrolle von Kamera
- Kamerazustandsinformationen auslesbar via SDK
- Äusserst geringe Triggerverzögerung und geringer Jitter
- Erweiterte Trigger- und Strobefunktionalitäten
- Statuszeile in Bild

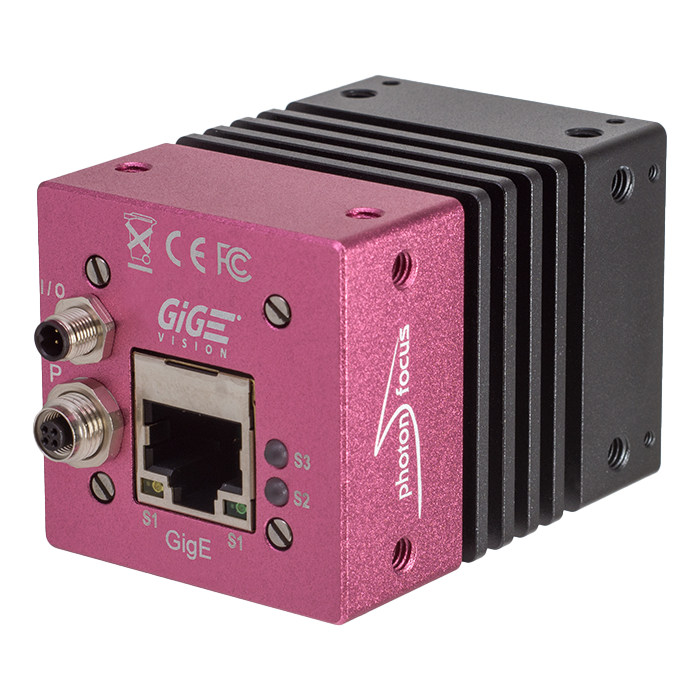

Die Double-Rate Kamera DR2-D1920-S01-G1 basiert auf dem SONY IMX174 CMOS Bildsensor, der durch seine geringe Sättigungsladung und folglich hohe Empfindlichkeit besonders für LowLight Applikationen geeignet ist. Den Sensor IMX174 gibt es als Standard S/W Version. Ausgestattet mit der Photonfocus Double-Rate Technologie, sind diese Kameras etwa 100% schneller als Standard GigE Kameras und benötigen nur ein Datenkabel (keine Link-Aggregation). Die Kamera wurde mit dem GigE Interface (GigEVision) ausgestattet.
Schnittstelle
Modell
Sensor
Noch nicht fündig geworden?
Wenn keine Standardkamera optimal passt, analysieren unsere Kameraexperten gerne Ihre Anwendung und empfehlen eine passende Kamera-, Optik- und Systemkonfiguration auf Basis der modularen Kameraplattform.
zum Best Application Fit
Daten / Spezifikationen
Schnittstelle
GigE
Anwendung
2D, Low Light
Max. Framerate
94 fps
Pixel Clock
72 MHz
Grautiefe
8 Bit
Shutter
Global Shutter
Kennlinie
Linear
Trigger-Modi
Free Running, External Trigger, Software Trigger
Belichtungszeit
18.53µs – 559ms
Fixed Pattern Noise
< 1DN RMS @ 8Bit
Analog Gain
yes
Digital Gain
0.1 to 15.99 (FineGain)
Betriebstemperatur
0°C ... + 50°C / 20% ... 80%
Lagertemperatur
-25°C ... 60°C / 20% ... 95%
Spannungsversorgung
+12VDC (-10%) ... +24VDC (+10%)
Leistungsaufnahme
< 4.2W
Objektivanschluss
C-Mount
I/O Eingänge
2x Opto-isolated
I/O Ausgänge
1x Opto-isolated
I/O Steckverbinder
Binder 4-pin (I/O); Binder 3-pin (Power); mating plug M5 x 0.5, Series 707
Interface Steckverbinder
RJ-45
Abmessungen
40 x 40 x 58mm³
Gewicht
150g
Konformität
CE, RoHS, WEEE
IP-Schutzklasse
IP40
Sensor Modell
IMX174
Technologie
CMOS
Auflösung
1920 x 1200
Pixelgröße
5.86µm x 5.86µm
Optische Diagonale
13.27mm
Aktive Fläche
11.25mm x 7.03mm
Dunkelstrom
5e- (1/30 s storage)
Ausleserauschen
4e-
Vollkapazität
32.5ke- / 180:1
Dynamikbereich
78dB
Spektralbereich
VIS
Empfindlichkeit
Monochrome: 500 x 10³ DN / (J/m²) @ 540nm / 8bit
Quanteneffizienz
Monochrome: < 75% Color: < 70%
Optischer Füllfaktor
n/a
Sensor Shutter
Global Shutter
