Photonfocus

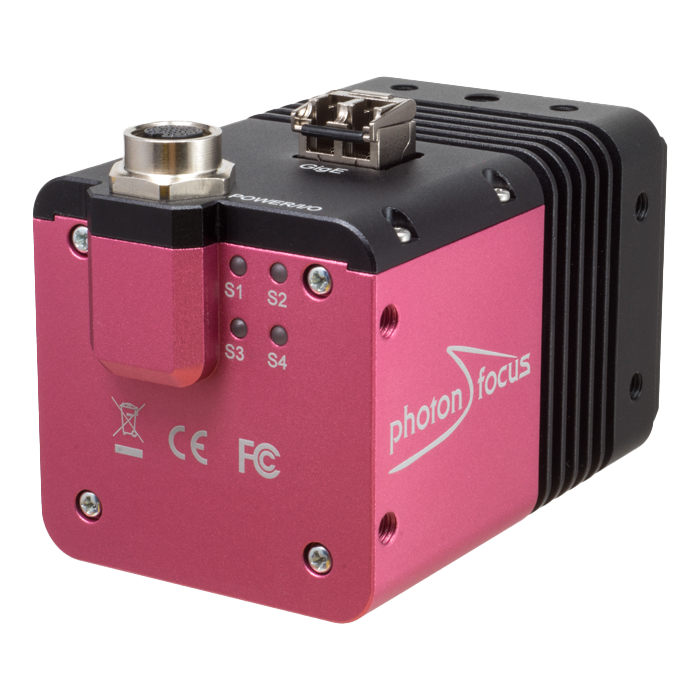

MV4-D1280-L01-FB
- Linearer Modus / Multiple Slope (High Dynamic Range Mode)
- Einstellbares Auslesefenster (ROI), bis zu 8 MROI
- Zwei Fadenkreuze für Messungen und Justage optischer Strahlengänge
- Temperaturinformation von Kamera
- Geringe Triggerverzögerung und geringer Jitter
- Erweiterte Trigger- und Strobefunktionalitäten
- 4 isolierte Eingänge, Drehgeber A, B, Z, Y Interface (RS422, TTL, D-HTL, HTL)
- 3 isolierte Ausgänge single ended (2x open drain, 1x TTL highspeed)
Die CMOS Kamera Serie MV4 wurde für anspruchsvolle Applikationen in der industriellen Bildverarbeitung, für die Bewegungsanalyse und Anwendungen in der optischen Messtechnik entwickelt. Der verwendete LUXIMA CMOS Bildsensor LUX1310 ist optimiert für sehr hohe Bildraten und eine hohe Empfindlichkeit. Die Kamera ist mit vielseitigen Merkmalen ausgestattet, damit die zu übertragende Datenmenge reduziert wird.
Schnittstelle
Modell
Sensor
Zubehör
▾
▾
Noch nicht fündig geworden?
Wenn keine Standardkamera optimal passt, analysieren unsere Kameraexperten gerne Ihre Anwendung und empfehlen eine passende Kamera-, Optik- und Systemkonfiguration auf Basis der modularen Kameraplattform.
zum Best Application Fit
Daten / Spezifikationen
Schnittstelle
10gige fibre
Anwendung
Low Light, 2D
Max. Framerate
934 fps
Pixel Clock
80 MHz
Grautiefe
12 Bit
Shutter
Global Shutter
Kennlinie
Linear
Trigger-Modi
Free Running, External Trigger, Software Trigger
Belichtungszeit
10µs – 186ms
Fixed Pattern Noise
< 1DN RMS @ 8Bit
Analog Gain
no
Digital Gain
0.1 to 15.99 (FineGain)
Betriebstemperatur
0°C ... 50°C / 20 ... 80 %
Lagertemperatur
-25°C ... 60°C / 20 ... 95 %
Spannungsversorgung
+12VDC (-10%) ... +24VDC (+10%)
Leistungsaufnahme
< 11.9W
Objektivanschluss
C-Mount
I/O Eingänge
4x Isolated inputs or shaft encoder A, B, Z, Y interface (RS422, TTL, D-HTL, HTL)
I/O Ausgänge
3x Isolated outputs (2x open drain, 1x TTL highspeed)
I/O Steckverbinder
17-pol. M12
Interface Steckverbinder
LC connector for multimode fibre (through included SFP+ cage)
Abmessungen
59 x 59 x 101.8 mm3
Gewicht
495g
Konformität
CE, RoHS, WEEE
IP-Schutzklasse
IP40
Sensor Modell
LUX1310
Technologie
CMOS
Auflösung
1280 x 1024
Pixelgröße
6.6µm x 6.6µm
Optische Diagonale
10.82mm
Aktive Fläche
8.45mm x 6.76mm
Dunkelstrom
41100e-/s
Ausleserauschen
25e-
Vollkapazität
17ke- / 130:1
Dynamikbereich
57dB
Spektralbereich
VIS
Empfindlichkeit
Monochrome: 994 x 10³ DN / (J/m²) @ 560nm / 8bit
Quanteneffizienz
Monochrome: < 54%
Optischer Füllfaktor
45 % (without micro lenses)
Sensor Shutter
Global Shutter
Downloads
Datenblatt
| MV4-D1280-L01-FB Technische Spezifikationen (PDF) |
Manuals
| MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf | ||
| MV4-LUXIMA-G2-GT-FB v1.3 EN MAN085_e_V1_3_MV4_LUXIMA_G2_GT_FB.pdf |
Software
| PFSDK Linux64 2025.1.0 · Linux64 | ||
| PFSDK Win64 2025.1.0 · Win64 |
CAD / Stepfiles
| 609030.003_MV4-D1280-L01-FB.STEP |
Frame Rate Rechner
Kamera-Eigenschaften
Pixel Clock:
80 MHz
Camera Taps:
2
Belichtungszeit:
0.01-186 ms
Breite:
32-1280 pixel
Höhe:
1-1024 pixel
Max. Frame Rate:
935 fps
Ergebnis
Frame Time
–
ms
Frame Rate
–
fps
Begrenzt durch maximale Framerate der Kamera
Je nach Konfiguration kann die tatsächliche Bildrate von diesem berechneten Wert abweichen
