Photonfocus

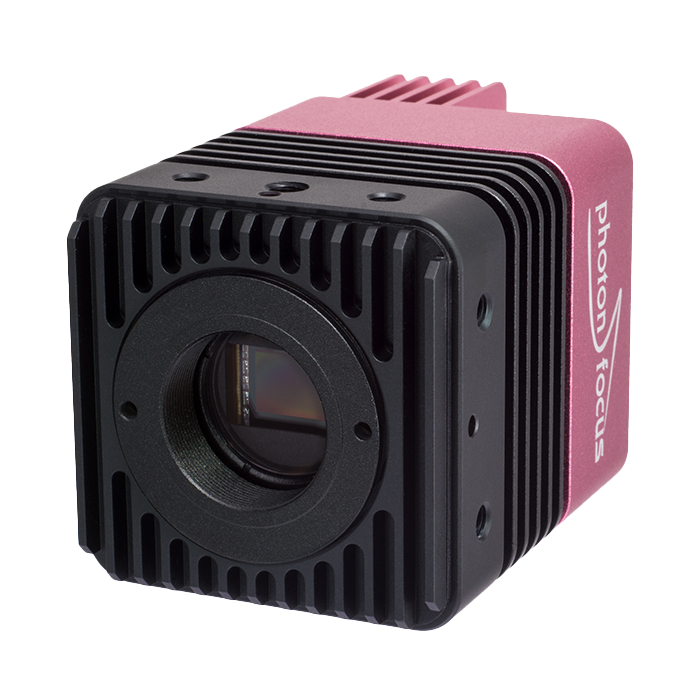

MV4-D2048-L01-3D06-GT

Linearer Modus / Multiple Slope (High Dynamic Range Mode)
Temperaturinformation von Kamera
Geringe Triggerverzögerung und geringer Jitter
Erweiterte Trigger- und Strobefunktionalitäten
4 isolierte Eingänge, Drehgeber A, B, Z, Y Interface (RS422, TTL, D-HTL, HTL)
3 isolierte Ausgänge single ended (2x open drain, 1x TTL highspeed)

Die 3D CMOS Kameras MV4-D2048-L01-3D06-GT (LUX2810) wurden für hohe Triangulationsraten entwickelt. Dazu wurde der LUXIMA CMOS Bildsensor LUX2810, der für hohe Bildraten und hohe Empfindlichkeit optimiert wurde, mit zwei robusten Algorithmen zur Bestimmung der Triangulationslinie im FPGA der Kamera kombiniert.

Schnittstelle

Modell

Sensor

Zubehör

▾

Noch nicht fündig geworden?

Wenn keine Standardkamera optimal passt, analysieren unsere Kameraexperten gerne Ihre Anwendung und empfehlen eine passende Kamera-, Optik- und Systemkonfiguration auf Basis der modularen Kameraplattform.

zum Best Application Fit

Daten / Spezifikationen
Downloads

Daten / Spezifikationen

Schnittstelle

10GigE

Anwendung

Low Light, 3D / Triangulation

Pixel Clock

80 MHz

Grautiefe

8 Bit

Shutter

Global Shutter

Kennlinie

Linear

Trigger-Modi

Free Running, External Trigger, Software Trigger

Belichtungszeit

10 µs – 800 ms

Fixed Pattern Noise

< 1DN RMS @ 8Bit

Analog Gain

Digital Gain

0.1 to 15.99 (FineGain)

Betriebstemperatur

0°C ... 50°C / 20 ... 80 %

Lagertemperatur

-25°C ... 60°C / 20 ... 95 %

Spannungsversorgung

+12VDC (-10%) ... +24VDC (+10%)

Leistungsaufnahme

< 9.0 W

Objektivanschluss

C-Mount

I/O Eingänge

4x Isolated inputs or shaft encoder A, B, Z, Y interface (RS422, TTL, D-HTL, HTL)

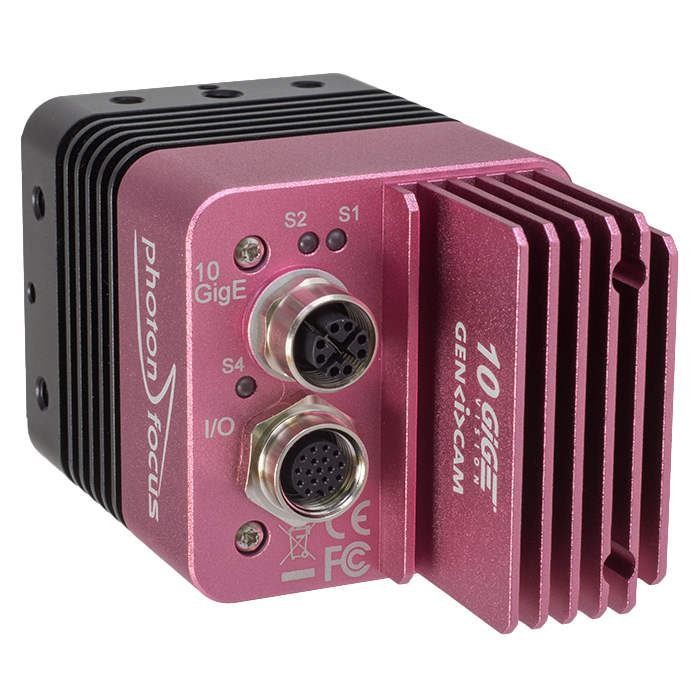

I/O Ausgänge

3x Isolated outputs (2x open drain, 1x TTL highspeed)

I/O Steckverbinder

17pin M12

Interface Steckverbinder

X-coded M12

Abmessungen

59 x 59 x 90.3 mm3

Gewicht

410 g

Konformität

CE, RoHS, WEEE

IP-Schutzklasse

IP40

Sensor Modell

LUX2810

Technologie

CMOS

Auflösung

2048 x 1400

Pixelgröße

6.6µm x 6.6µm

Optische Diagonale

16.372mm

Aktive Fläche

13.52mm x 9.24mm

Dunkelstrom

3,333 e-/s @ 37°C

Ausleserauschen

27e-

Vollkapazität

13ke- / 114:1

Dynamikbereich

53.8 dB

Spektralbereich

VIS

Empfindlichkeit

Monochrome: 1300 x 10³ DN / (J/m²) @ 520nm / 8bit

Quanteneffizienz

Monochrome: < 54%

Optischer Füllfaktor

47 % (without micro lens)

Sensor Shutter

Global Shutter
