Photonfocus
MV4-D2048x1088-C01-3D06-G2
- Linearer Modus / Multiple Slope (High Dynamic Range Mode)
- Einstellbares Auslesefenster (ROI), bis zu 8 MROI
- Temperaturinformation von Kamera
- Geringe Triggerverzögerung und geringer Jitter
- Erweiterte Trigger- und Strobefunktionalitäten
- 4 isolierte Eingänge, Drehgeber A, B, Z, Y Interface (RS422, TTL, D-HTL, HTL)
- 3 isolierte Ausgänge single ended (2x open drain, 1x TTL highspeed)
Die 3D CMOS Kameras MV4-D2048x1088-C01-3D06-G2 wurden für hohe Triangulationsraten entwickelt. Dazu wurde der CMOSIS CMOS Bildsensor CMV2000, der für hohe Bildraten und hohe Empfindlichkeit optimiert wurde, mit zwei robusten Algorithmen zur Bestimmung der Triangulationslinie im FPGA der Kamera kombiniert.
Schnittstelle
Modell
Sensor
Zubehör
▾
▾
Noch nicht fündig geworden?
Wenn keine Standardkamera optimal passt, analysieren unsere Kameraexperten gerne Ihre Anwendung und empfehlen eine passende Kamera-, Optik- und Systemkonfiguration auf Basis der modularen Kameraplattform.
zum Best Application Fit
Daten / Spezifikationen
Schnittstelle
GigE
Pixel Clock
80 MHz
Grautiefe
8 Bit
Shutter
Global Shutter
Kennlinie
Piecewise Linear
Trigger-Modi
Free Running, External Trigger, Software Trigger
Belichtungszeit
6µs – 349ms
Fixed Pattern Noise
< 1DN RMS @ 8bit
Analog Gain
n/a
Digital Gain
0.1 to 15.99 (FineGain)
Betriebstemperatur
0°C ... 50°C / 20 ... 80 %
Lagertemperatur
-25°C ... 60°C / 20 ... 95 %
Spannungsversorgung
PoE (IEEE 802.3bt standard Class 4) or Wall adapter (+12VDC (-10%) ... +24VDC (+10%))
Leistungsaufnahme
< 8W

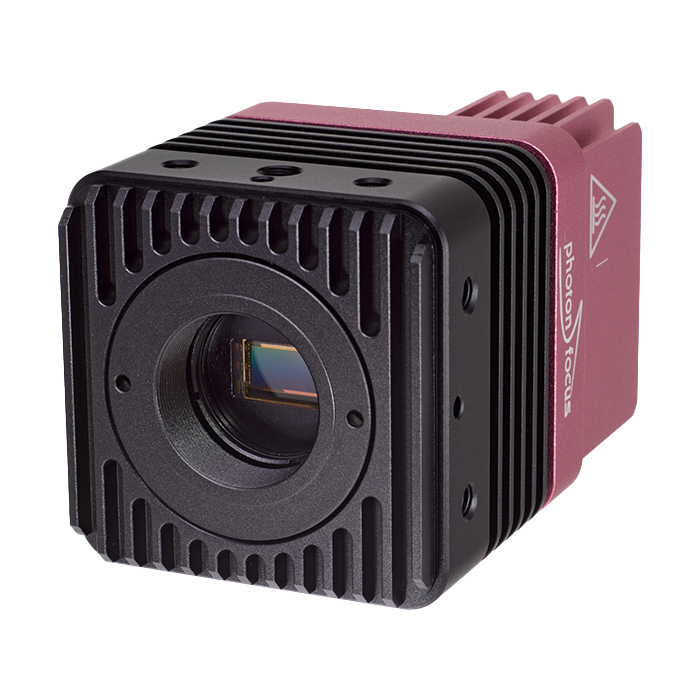

Objektivanschluss
C-Mount
I/O Eingänge
4x Isolated inputs or shaft encoder A, B, Z, Y interface (RS422, TTL, D-HTL, HTL)
I/O Ausgänge
3x Isolated outputs (2x open drain, 1x TTL highspeed)

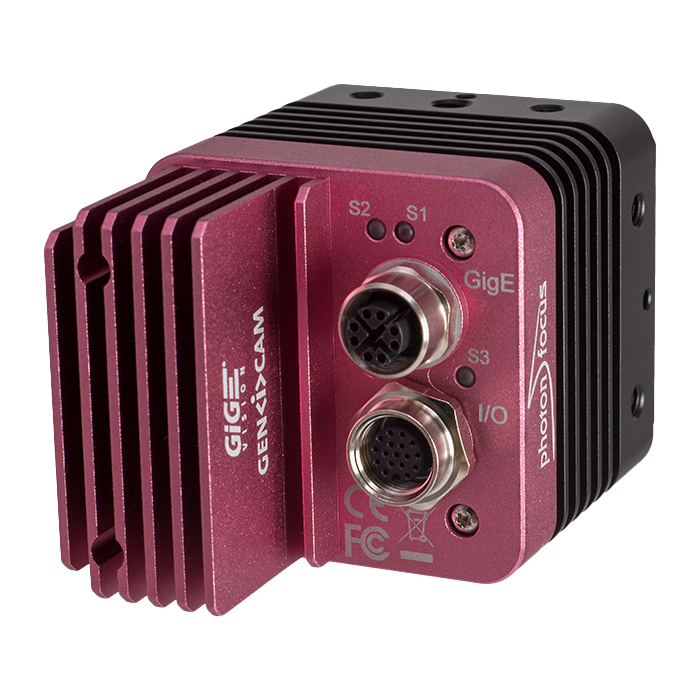

I/O Steckverbinder
17 pin. M12
Interface Steckverbinder
X-coded M12
Abmessungen
59 x 59 x 90.5 mm3
Gewicht
400g
Konformität
CE, RoHS, WEEE
IP-Schutzklasse
IP40
Sensor Modell
CMV2000
Technologie
CMOS
Auflösung
2048 x 1088
Pixelgröße
5.5µm x 5.5µm
Optische Diagonale
12.76mm
Aktive Fläche
11.26mm x 5.98mm
Dunkelstrom
125e-/s
Ausleserauschen
13e-
Vollkapazität
11ke- / 105:1
Dynamikbereich
60dB
Spektralbereich
VIS, NIR
Empfindlichkeit
Monochrome: 1200 x 10³ DN / (J/m²) @ 540nm / 8bit NIR: 900 x 10³ DN / (J/m²) @ 850nm / 8bit
Quanteneffizienz
Monochrome: < 57% NIR: < 60% Color: < 45%
Optischer Füllfaktor
42% without micro lenses
Sensor Shutter
Global Shutter
Downloads
Datenblatt
| MV4-D2048x1088-C01-3D06-G2 Technische Spezifikationen (PDF) |
Manuals
| MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf | ||
| MV4-CMOSIS-3D06-G2 v1.0 EN mv4_cmosis_3d06_main_g2.pdf |
Software
| PFSDK Linux64 2025.1.0 · Linux64 | ||
| PFSDK Win64 2025.1.0 · Win64 |
Frame Rate Rechner
Kamera-Eigenschaften
Pixel Clock:
80 MHz
Camera Taps:
2
Belichtungszeit:
0.01-349 ms
Breite:
8-2048 pixel
Höhe:
11-1088 pixel
Max. Frame Rate:
18540 fps
Ergebnis
Frame Time
–
ms
Frame Rate
–
fps
Begrenzt durch maximale Framerate der Kamera
Je nach Konfiguration kann die tatsächliche Bildrate von diesem berechneten Wert abweichen
