Photonfocus

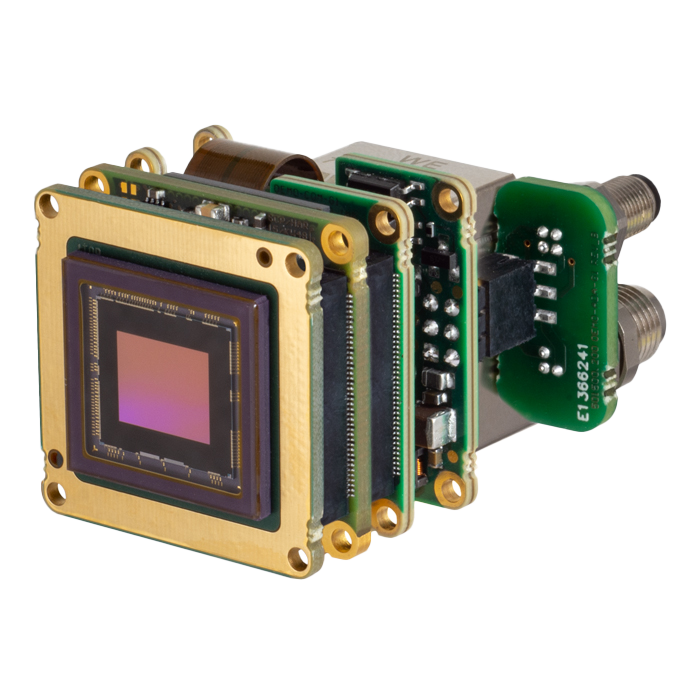

OEM2-D2448-S01-G1
- Einstellbares Auslesefenster (ROI)
- Bis zu 8 Auslesefenster (MROI)
- Unterabtastung in y-Richtung (Decimation)
- 2 Look-up-Tabellen (12-zu-8Bit) über frei wählbare Bildregionen (Region-LUT)
- Konstante Bildrate unabhängig von der Belichtungszeit
- Frei positionierbares Fadenkreuz
- Temperaturkontrolle von Kamera
- Kamerazustandsinformationen auslesbar via SDK
- Äusserst geringe Triggerverzögerung und geringer Jitter
- Erweiterte Trigger- und Strobefunktionalitäten
- Statuszeile in Bild
Die Kameraserie OEM2-D2448-S01-G1 basiert auf dem SONY IMX250 CMOS Bildsensor.
Schnittstelle
Modell
Sensor
Noch nicht fündig geworden?
Wenn keine Standardkamera optimal passt, analysieren unsere Kameraexperten gerne Ihre Anwendung und empfehlen eine passende Kamera-, Optik- und Systemkonfiguration auf Basis der modularen Kameraplattform.
zum Best Application Fit
Daten / Spezifikationen
Schnittstelle
GigE
Anwendung
2D, Low Light
Max. Framerate
22 fps
Pixel Clock
72 MHz
Grautiefe
8 Bit, 10 Bit
Shutter
Global Shutter
Kennlinie
Linear
Trigger-Modi
Free Running, External Trigger, Software Trigger
Belichtungszeit
24.87µs – 559ms
Fixed Pattern Noise
< 1DN RMS @ 8Bit
Analog Gain
yes
Digital Gain
0.1 to 15.99 (FineGain)
Betriebstemperatur
0°C ... + 50°C / 20% ... 80%
Lagertemperatur
-25°C ... 60°C / 20% ... 95%
Spannungsversorgung
+12VDC (-10%) ... +24VDC (+10%)
Leistungsaufnahme
< 4.2W
Objektivanschluss
C-Mount
I/O Eingänge
2x Opto-isolated
I/O Ausgänge
1x Opto-isolated
I/O Steckverbinder
Binder 4-pin (I/O); Binder 3-pin (Power); mating plug M5 x 0.5, Series 707
Interface Steckverbinder
RJ-45
Abmessungen
26.5 x 31.6 x 47.6mm³
Gewicht
150 g
Konformität
CE, RoHS, WEEE
IP-Schutzklasse
IP40
Sensor Modell
IMX250
Technologie
CMOS
Auflösung
2448 x 2048
Pixelgröße
3.45µm x 3.45µm
Optische Diagonale
11.01mm
Aktive Fläche
8.45mm x 7.07mm
Dunkelstrom
1e- (1/30 s storage)
Ausleserauschen
3e-
Vollkapazität
10.5ke- / 102:1
Dynamikbereich
71dB
Spektralbereich
VIS
Empfindlichkeit
Monochrome: 500 x 10³ DN / (J/m²) @ 540nm / 8bit
Quanteneffizienz
Monochrome: < 57% Color: < 45%
Optischer Füllfaktor
n/a
Sensor Shutter
Global Shutter
Downloads
Datenblatt
| OEM2-D2448-S01-G1 Technische Spezifikationen (PDF) |
Manuals
| MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf MAN089_e_V1_3_PFViewer_Quick_Start_Guide.pdf | ||
| MV0/OEM0/MV2/OEM2-PREGIUS-G2-G1 v2.0 EN MAN079_e_V2_0_MV0_OEM0_MV2_OEM2_PREGIUS_G2_G1.pdf |
Software
| PFSDK Linux64 2025.1.0 · Linux64 | ||
| PFSDK Win64 2025.1.0 · Win64 |
Frame Rate Rechner
Kamera-Eigenschaften
Pixel Clock:
72 MHz
Camera Taps:
2
Belichtungszeit:
0.02-558 ms
Breite:
8-2448 pixel
Höhe:
4-2048 pixel
Max. Frame Rate:
22 fps
Ergebnis
Frame Time
–
ms
Frame Rate
–
fps
Begrenzt durch maximale Framerate der Kamera
Je nach Konfiguration kann die tatsächliche Bildrate von diesem berechneten Wert abweichen
